Descripción

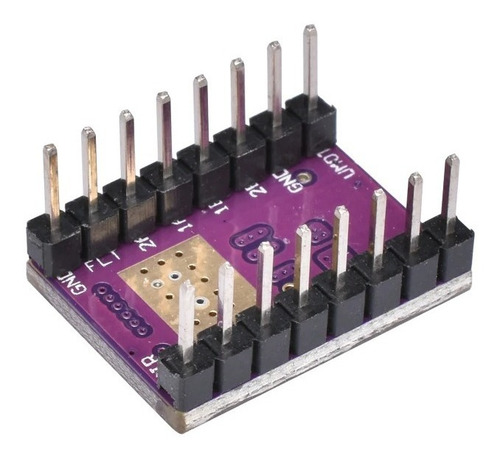

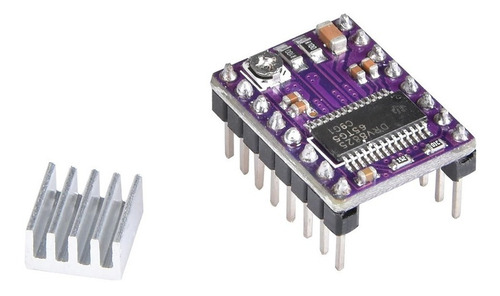

La placa de soporte del controlador de motor paso a paso bipolar DRV8825 de Texas Instrument es sumamente avanzada. El módulo tiene un pinout y una interfaz igual a la del controlador A4988, por lo que puede utilizarse como reemplazo de mejor rendimiento que puede ser desplegado en muchas aplicaciones. El DRV8825 cuenta con un límite de corriente ajustable, protección contra sobrecorriente y sobretemperatura, seis resoluciones (hasta 1/32 de paso). Utiliza 8.2 - 45 V de alimentación de motor, puede proporcionar hasta aproximadamente 1.5A por fase sin disipador de calor o flujo de aire forzado (con hasta 2.2A con suficiente enfriamiento).

Estas son algunas de las características clave del controlador:

Interfaz de control de pasos y dirección simple
2 resoluciones de seis pasos diferentes: paso completo, medio paso, 1/4-paso, 1/8-paso, 1 / 16-paso, 1/32-paso
Interfaz CAN directamente con sistemas de 3.3 V y 5 V
Apagado térmico por sobretemperatura, apagado por sobrecorriente, bloqueo por subtensión
Protección de carga de cortocircuito o tierra
Soldadura de tierra expuesta debajo de la parte inferior del controlador en la placa de circuito impreso para mejor disipación
Interfaz de 8 pines que coinciden con el controlador A4988
Control de corriente ajustable mediante un potenciómetro que permite usar mas voltaje que el nominal del motor para lograr una tasa más alta de paso
Control de corte inteligente selecciona automáticamente el modo de decaimiento (decaimiento rápido o decaimiento lento)
Tensión de alimentación máxima de 45 V
Regulador de voltaje incorporado (no necesita voltaje lógico externo)

Uso del controlador

ALIMENTACIÓN: El controlador requiere que se conecte un voltaje de suministro lógico (3 - 5.5 V) a través de los pines VDD y GND y un voltaje de suministro del motor (8 - 35 V) a través de VMOT y GND. Puede entregar hasta aprox. 1 A por fase sin disipador de calor o flujo de aire forzado.
