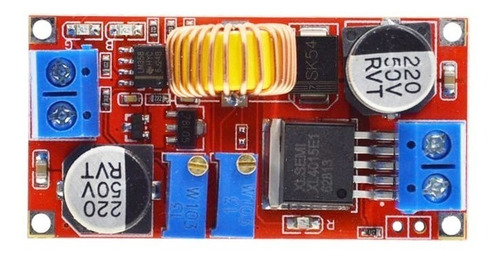

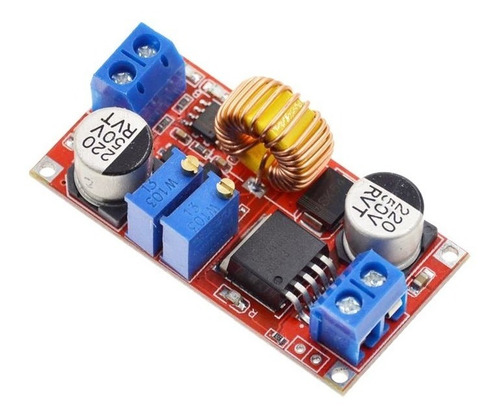

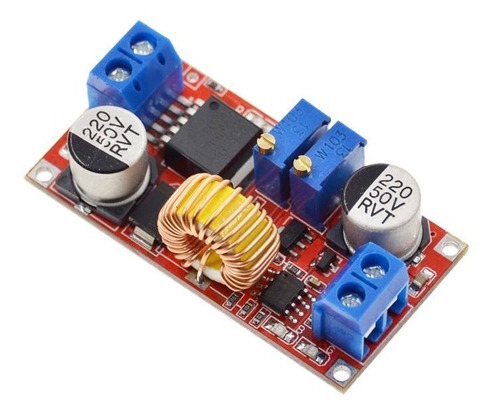

Cargador Batería Li-ion Step-down Xl4015

Descripción

Esta placa permite cargar baterías de Ion de litio con una entrada de entre 5 a 38 Vdc. Ideal para circuitos que trabajan con celdas solares u otro tipo de energía limpia por su alto rango de entrada.

Alta eficiencia, permite trabajar con hasta 5A con un muy bajo rizo.

Tiene tres funciones principales:

Como un módulo general step-down con protección de sobrecorriente
Como cargador de diferentes baterías como Li-Ion, Ni-MH que son usadas comúnmente para paneles solares, turbinas eólicas, entre otros.
Como fuentes de alimentación para LEDs de alta potencia y corriente constante. Tiene un indicador luminoso que indica en qué modo está operando.

Tiene un modo de voltaje y corriente constante. Cuando se usa como cargador de baterías, puede establecer el voltaje de flotación y una corriente pequeña, donde el indicador le dirá si esta cargando o si ya esta cargada la batería.

Con la función de protección de corriente, incluso si hay un cortocircuito, el módulo no se quemara

Modos de operación

Step-down con protección de sobrecorriente:
Ajuste el potenciómetro de voltaje de modo que alcance el valor que ud necesita

Con un multímetro mida la corriente de cortocircuito con las puntas del multímetro en 10A mientra ajusta el potenciómetro de corriente de modo que la corriente alcance el valor predeterminado de protección que desee. Por ejemplo, si el potenciómetro muestra una corriente de 4A quiere decir que la corriente máxima que manejará el módulo será de 4 amperios.
Ahora puede conectar la carga
Como cargador de batería:
Asegúrese que conoce el voltaje de flotación de la batería y la corriente de carga, para baterías de Li-Ion estos parámetros se aproximan a 3.7V/2200mAh, por lo que el voltaje de flotación sería 4.2V y la corriente máxima de carga sería 2200mAh.
En condiciones sin carga ajuste el potenciómetro de voltaje hasta que el voltaje de salida alcance los niveles, para baterías Li-Ion los niveles son de 3.7V y un voltaje de flotación de 4.2V
Usando un multímetro para medir la corriente de cortocircuito como se indico anteriormente y mueva el potenciómetro hasta el valor de corriente de carga necesario
El indicador de carga se encenderá a 0.1 veces la corriente de carga (la corriente de carga va bajando gradualmente mientras se carga). Si la corriente de carga es establecida a 1A entonces cuando la corriente de carga es menor de 0.1A la luz azul se apagará y la luz verde se encenderá lo que significa que está cargada totalmente
Como alimentación de corriente constante para drivers LED
Ajuste el potenciómetro de voltaje de modo que la salida alcance el valor que necesita
Utilice un multímetro para medir la corriente de cortocircuito como se indicó anteriormente hasta que se alcance la corriente de operación del LED a manipular.
Conecte el LED

Especificaciones:

- Voltaje de entrada: 5-38 VDC
- Amperaje de salida: 5A max
